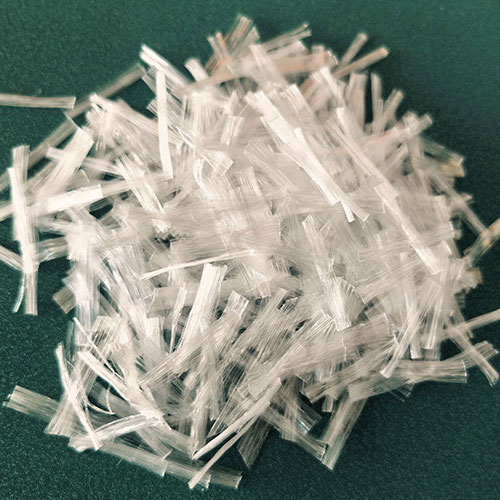

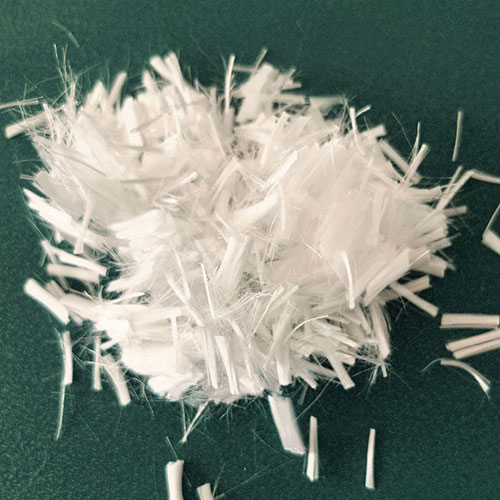

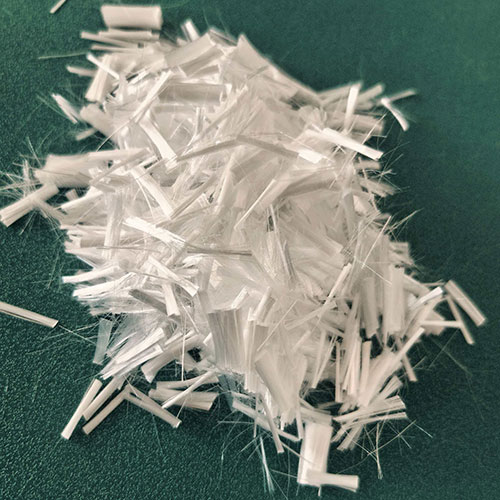

聚丙烯纖維(網(wǎng)狀) 用于水泥混凝土增強的纖維產(chǎn)品
技術方案： 該技術通過特殊的防靜電及抗紫外線處理，使纖維在混凝土中分散均勻，能長期發(fā)揮其功效；該纖維“ Y”截面增加了纖維表面積；纖維經(jīng)過化學接枝和物理改性處理，表面粗糙多孔，大大提高了纖維與水泥基集料的結合力。單絲聚丙烯纖維加入混凝土基料中，能迅速輕易地與砂漿混凝土材料均勻混合。由于纖維微細，比表面積大，每1cm3 的混凝土有近二十條纖維，故能在混凝土內(nèi)部形成一種亂向支撐體系，能極有效的控制混凝土及水泥砂漿的早期的塑性收縮、干縮等非結構性裂縫的產(chǎn)生和發(fā)展；有效阻礙骨料的離析，阻礙沉降裂縫的形成。大大提高混凝土的抗?jié)B、抗沖擊性能，增加混凝土的韌性和耐磨性，從而使建筑物的壽命延長。

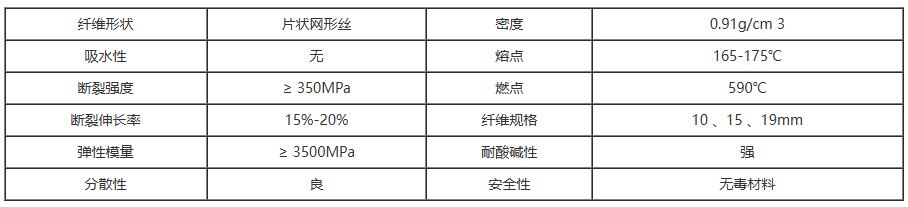

運用該技術生產(chǎn)的纖維物理及化學性能：

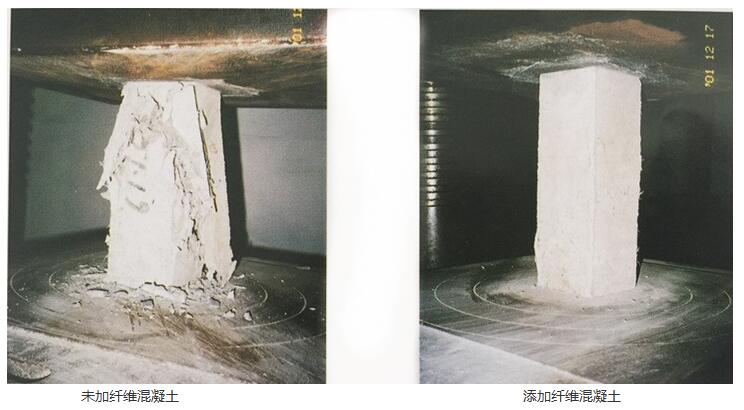

實施效果： 混凝土試件破壞形態(tài)
使用該纖維產(chǎn)品能顯著提高纖維與砂漿、混凝土的粘結性能，提高砂漿、混凝土先期的防開裂，有效阻止砂漿、混凝土原生裂縫的發(fā)生和發(fā)展，保證泌水均勻，防止管料離析，阻礙沉降裂縫的形成。實驗證明，體積摻量 0.1% 的纖維，砂漿混凝土的抗裂能力提高 70% ，同時也能提高抗?jié)B性能力達 60%-70%( 相比較普通水泥 ) 。
使用該纖維產(chǎn)品能顯著提高混凝土的抗沖擊性能和耐磨性能。聚丙烯纖維雖然剛度較低，傳遞荷截的能力差，但能吸收沖擊能量，有效減小裂隙，增強介質(zhì)材料連續(xù)性，減小了沖擊波被阻斷引起的局部應力現(xiàn)象，因而能提高混凝土抗沖擊性能和韌性。
使用纖維該產(chǎn)品能提高混凝土的抗凍性。在混凝土中加入聚丙烯纖維，可以緩解溫度變化而引起的混凝土內(nèi)部應力的作用，阻止溫度裂縫的擴展；同時，混凝土抗凍能力的提高也有利于其抗凍能力的提高。實踐及研究都表明，在混凝土中加入聚丙烯纖維可作為一種有效的混凝土溫差補償抗裂手段。
使用該纖維產(chǎn)品能提高砂漿、混凝土韌性，顯著提高制品的棱角及表面完整性，從而有利于制品內(nèi)部鋼筋不易受腐蝕。
該纖維產(chǎn)品化學穩(wěn)定性好，安全無毒，耐酸堿，抗磁防銹，與水泥結合力強，不改變原配合比，施工簡易無特殊要求。經(jīng)濟可靠，施工簡易，可以不改變原有的配比，無特殊要求，現(xiàn)在在很多大型工程中經(jīng)過使用，取得了用戶的一至好評。在南京奧體中心網(wǎng)球館大面積使用，效果非常明顯；在廣東珠海大型的海軍軍港碼頭的使用，以及在常州很多工程如懷德廣場人防等工程的運用，都取得了良好的效果。
聚丙烯網(wǎng)狀纖維使用方法： 1. 摻加比例：每立方米混凝土、砂漿中聚丙烯網(wǎng)狀纖維的摻加量一般體積為0.1%，重量為0.9kg，摻加量越大，抗裂效果越好，但摻加量一般不超過0.15%。
2. 纖維長度：聚丙烯網(wǎng)狀纖維使用于混凝土的推薦長度為19mm，用于水泥砂漿中的長度為10-15mm。一般當纖維長度小于20mm時，纖維長度越長，塑性阻裂效果越好，纖維越長，制作的混凝土彎曲韌性越好。
3. 混合過程：可與其他混合料填裝之前、后或同時加入攪拌機。
4. 攪拌時間：在通常情況下攪拌時間不變或比常規(guī)攪拌時間稍許延長3-4分鐘，延長攪拌不會影響纖維的分布和纖維強度，更不會造成結團。
5. 攪拌機選擇：優(yōu)先選用雙軸臥式強制式攪拌機，也可采用自落滾筒式攪拌機，或漿板式攪拌機。
|
